Prinsip Packet Switching, Virtual Circuit dan Datagram

Sebelum masuk ke pembahasan yang lebih mendalam, sebaiknya kita mengenal pengertian istilah packet switching, virtual circuit dan datagram. Selanjutnya fokus pembahasan bab ini meliputi mekanisme dan algoritma routing, traffic control, internetworking dan pembahasan tentang protokol internet
Untuk membantu pemahaman, beberapa pembahasan routing akan mengacu ke gambar jaringan berikut (gambar 4.1). Rute-rute pada jaringan tersebut menghubungkan 6 titik (node).



Gambar Rute jaringan 6 titik

Prinsip Packet Switching, Virtual Circuit dan Datagram
Pada hubungan Circuit Switching, koneksi biasanya terjadi secara fisik bersifat point to point. Kerugian terbesar dari teknik ini adalah penggunaan jalur yang bertambah banyak untuk jumlah hubungan yang meningkat. Efek yang timbul adalah cost yang akan semakin meningkat di samping pengaturan switching menjadi sangat komplek. Kelemahan yang lain adalah munculnya idle time bagi jalur yang tidak digunakan. Hal ini tentu akan menambah inefisiensi. Model circuit switching, karena sifatnya, biasanya mentransmisikan data dengan kecepatan yang konstan, sehingga untuk menggabungkan suatu jaringan dengan jaringan lain yang berbeda kecepatan tentu akan sulit diwujudkan.
Pemecahan yang baik yang bisa digunakan untuk mengatasi persoalan di atas adalah dengan metoda data switching. Dengan pendekatan ini, pesan yang dikirim dipecah-pecah dengan besar tertentu dan pada tiap pecahan data ditambahkan informasi kendali. Informasi kendali ini, dalam bentuk yang paling minim, digunakan untuk membantu proses pencarian rute dalam suatu jaringan ehingga pesan dapat sampai ke alamat tujuan. Contoh pemecahan data menjadi paket-paket data ditunjukkan pada gambar.



Gambar Pemecahan Data menjadi paket-paket

Penggunaan Data Switching mempunyai keuntungan dibandingkan dengan penggunaan Circuit switching antara lain :
1. Efisiensi jalur lebih besar  karena hubungan antar node dapat menggunakan jalur yang dipakai bersama secara dianmis tergantung banyakanya paket yang dikirm.
2. Bisa mengatasi permasalah data rate yang berbeda antara dua jenis jaringan yang berbeda data rate-nya.
3. Saat beban lalulintas menignkat, pada model circuit switching, beberapa pesan yang akan ditransfer dikenai pemblokiran. Transmisi baru dapat dilakukan apabila beban lalu lintas mulai menurun. Sedangkan pada model data switching, paket tetap bisa dikirimkan, tetapi akan lambat sampai ke tujuan (delivery delay meningkat).
4. Pengiriman dapat dilakukan berdasarkan prioritas data. Jadi  dalam suatu antrian paket yang akan dikirim, sebuah paket dapat diberi prioritas lebih tinggi untuk dikirm dibanding paket yang lain. Dalam hal ini, prioritas yang lebih tinggi akan mempunyai delivery delay yang lebih kecil dibandingkan paket dengan prioritas yang lebih rendah.


Virtual circuit eksternal dan internal

Virtual Circuit pada dasarnya adalah suatu hubungan secara logik yang dibentuk untuk menyambungkan dua stasiun. Paket dilabelkan dengan nomor sirkit maya dan nomor urut. Paket dikirimkan dan datang secara berurutan. Gambar berikut ini menjelaskan keterangan tersebut.



Gambar Virtual Circuit eksternal

Stasiun A mengirimkan 6 paket. Jalur antara A dan B secara logik disebut sebagai jalur 1, sedangkan jalur antara A dan C disebut sebagai jalur 2. Paket pertama yang akan dikirimkan lewat jalur 1 dilabelkan sebagai paket 1.1, sedangkan paket ke-2 yang dilewatkan jalur yang sama dilabelkan sebagai paket 1.2 dan paket terakhir yang dilewatkan jalur 1 disebut sebagai paket 1.3. Sedangkan paket yang pertama yang dikirimkan lewat jalur 2 disebut sebagai paket 2.1, paket kedua sebagai paket 2.2 dan paket terakhir sebagai paket 2.3 Dari gambar tersebut kiranya jelas bahwa paket yang dikirimkan diberi label jalur yang harus dilewatinya dan paket tersebut akan tiba di stasiun yang dituju dengan urutan seperti urutan pengiriman.
    Secara internal rangkaian maya ini bisa digambarkan sebagai suatu jalur yang sudah disusun untuk berhubungan antara satu stasiun dengan stasiun yang lain. Semua paket dengan asal dan tujuan yang sama akan melewati jalur yang sama sehingga akan samapi ke stasiun yang dituju sesuai dengan urutan pada saat pengiriman (FIFO). Gambar berikut menjelaskan tentang sirkit maya internal.



Gambar Virtual Circuit internal

Gambar diatas menunjukkan adanya jalur yang harus dilewati apabila suatu paket ingin dikirimkan dari A menuju B (sirkit maya 1 atau Virtual Circuit 1 disingkat VC #1). Sirkit ini dibentuk denagan rute melewati node 1-2-3. Sedangkan untuk mengirimkan paket dari A menuju C dibentuk sirkit maya VC #2, yaitu rute yang melewati node 1-4-3-6.


Datagram eksternal dan internal

Dalam bentuk datagram, setiap paket dikirimkan secara independen. Setiap paket diberi label alamat tujuan. Berbeda dengan sirkit maya, datagram memungkinkan paket yang diterima berbeda urutan dengan urutan saat paket tersebut dikirim. Gambar 5.5 berikut ini akan membantu memperjelas ilustrasi.
Jaringan mempunyai satu stasiun sumber, A dan dua stasiun tujuan yakni B dan C. Paket yang akan dikirimkan ke stasiun B diberi label alamat stasiun tujuan yakni B dan ditambah nomor paket sehingga menjadi misalnya B.1, B.37, dsb. Demikian juga paket yang ditujukan ke stasiun C diberi label yang serupa, misalnya paket C.5, C.17, dsb.



Gambar Datagram eksternal

Dari gambar diatas, stasiun A mengirimkan enam buah paket. Tiga paket ditujukan ke alamat B. Urutan pengiriman untuk paket B adalah paket B.1, Paket B.2 dan paket B.3. sedangkan tiga paket yang dikirimkan ke C masing-masing secara urut adalah paket C.1, paket C.2 dan paket C.3. Paket-paket tersebut sampai di B dengan urutan kedatangan B.2, paket B.3 dan terakhir paket B.1 sedangan di statiun C, paket paket tersebut diterima dengan urutan C.3, kemudian paket C.1 dan terakhir paket C.2. Ketidakurutan ini lebih disebabkan karena paket dengan alamat tujuan yang sama tidak harus melewati jalur yang sama. Setiap paket bersifat independen terhadap sebuah jalur. Artinya sebuah paket sangat mungkin untuk melewati jalur yang lebih panjang dibanding paket yang lain, sehingga waktu yang dibutuhkan untuk sampai ke alamat tujuan berbeda tergantung rute yang ditempuhnya. Secara internal datagram dapat digambarkan sebagai berikut



Gambar Datagram internal

Sangat dimungkinkan untuk menggabungkan antara keempat konfigurasi tersebut menjadi beberapa kemungkinan berikut.
• Virtual Circuit eksternal, virtual circuit internal
• Virtual Circuit eksternal, Datagram internal
• Datagram eksternal, datagram internal
• Datagram eksternal, virtual circuit internal

Sumber

1. Stallings, William, Data and Computer Communications, Macxmillan,1985
2. Stallings, William, Data and Computer Communications, Prentice Hall,1994
3. Halsall, Fred, Data Communications, Computer Networks and Open System, Addison-Wesley Pub.Co,1996

Read more

Keamanan Jaringan

Keamanan jaringan saat ini menjadi isu yang sangat penting dan terus berkembang. Beberapa kasus menyangkut keamanan sistem saat ini menjadi suatu garapan yang membutuhkan biaya penanganan dan proteksi yang sedemikian besar. Sistem-sistem vital seperti sistem pertahanan, sistem perbankan dan sistem-sistem setingkat itu, membutuhkan tingkat keamanan yang sedemikian tinggi. Hal ini lebih disebabkan karena kemajuan bidang jaringan komputer dengan konsep open sistemnya sehingga siapapun, di manapun dan kapanpun, mempunyai kesempatan untuk mengakses kawasan-kawasan vital tersebut.
    Keamanan jaringan didefinisikan sebagai sebuah perlindungan dari sumber daya daya terhadap upaya penyingkapan, modifikasi, utilisasi, pelarangan dan perusakan oleh person yang tidak diijinkan. Beberapa insinyur jaringan mengatakan bahwa hanya ada satu cara mudah dan ampuh untuk mewujudkan sistem jaringan komputer yang aman yaitu dengan menggunakan pemisah antara komputer dengan jaringan selebar satu inci, dengan kata lain, hanya komputer yang tidak terhubung ke jaringanlah yang mempunyai keamanan yang sempurna. Meskipun ini adalah solusi yang buruk, tetapi ini menjadi trade-off antara pertimbangan fungsionalitas dan memasukan kekebalan terhadap gangguan.
Protokol suatu jaringan sendiri dapat dibuat aman. Server-server baru yang menerapkan protokol-protokol yang sudah dimodifikasi harus diterapkan. Sebuah protokol atau layanan (service) dianggap cukup aman apabila mempunyai kekebalan ITL klas 0 (tentang ITL akan dibahas nanti). Sebagai contoh, protokol seperti FTP atau Telnet, yang sering mengirimkan password secara terbuka melintasi jaringan, dapat dimodifikasi dengan menggunakan teknik enkripsi. Jaringan daemon, seperti sendmail atau fingerd, dapat dibuat lebih aman oleh pihak vendor dengan pemeriksaan kode dan patching. Bagaimanapun, permasalahan mis-konfigurasi, seperti misalnya spesifikasi yang tidak benar dari netgroup, dapat menimbulkan permasalahan kekebalan (menjadi rentan). Demikian juga  kebijakan dari departemen teknologi informasi seringkali memunculkan kerumitan pemecahan masalah untuk membuat sistem menjadi kebal.

Tipe Threat
Terdapat dua kategori threat yaitu threat pasif dan threat aktif.
    Threat pasif melakukan pemantauan dan atau perekaman data selama data ditranmisikan lewat fasilitas komunikasi. Tujuan penyerang adalah untuk mendapatkan informasi yang sedang dikirimkan. Kategori ini memiliki dua tipe yaitu release of message contain dan traffic analysis. Tipe Release of message contain memungkinan penyusup utnuk mendengar pesan, sedangkan tipe traffic analysis memungkinan penyusup untuk membaca header dari suatu paket sehingga bisa menentukan arah atau alamat tujuan paket dikirimkan. Penyusup dapat pula menentukan panjang dan frekuensi pesan.



Gambar Kategori Threat

    Threat aktif merupakan pengguna gelap suatu peralatan terhubung fasilitas komunikasi untuk mengubah transmisi data atau mengubah isyarat kendali atau memunculkandata atau isyarat kendali palsu. Untuk kategori ini terdapat tida tipe yaitu : message-stream modification, denial of  message service dan masquerade. Tipe message-stream modification memungkinan pelaku untuk memilih untuk menghapus, memodifikasi, menunda, melakukan reorder dan menduplikasi pesan asli. Pelaku juga mungkin untuk menambahkan pesan-pesan palsu. Tipe denial of  message service memungkinkan pelaku untuk merusak atau menunda sebagian besar atau seluruh pesan. Tipe masquerade memungkinkan pelaku untuk menyamar sebagi host atau switch asli dan berkomunikasi dengan yang host yang lain atau switch untuk mendapatkan data atau pelayanan.

Internet Threat Level

Celah-celah keamanan sistem internet, dapat disusun dalam skala klasifikasi. Skala klasifikasi ini disebut dengan istilah skala Internet Threat Level atau skala ITL. Ancaman terendah digolongkan dalam ITL kelas 0, sedangkan ancaman tertinggi digolongkan dalam ITL kelas 9. Tabel dibawah menjelaskan masing-masing kelas ITL.

Kebanyakan permasalahan keamanan dapat diklasifikasikan ke dalam 3 kategori utama, tergantung pada kerumitan perilaku ancaman kepada sistem sasaran, yaitu :

- Ancaman-ancaman lokal.
- Ancaman-ancaman remote
- Ancaman-ancaman dari lintas firewall

Selanjutnya klasifikasi ini dapat dipisah dalam derajat yang lebih rinci, yaitu :

•  Read access
         •  Non-root write and execution access
         •  Root write and execution access

Kelas	Penjelasan
0	Denial of service attack—users are unable to access files or programs.
1	Local users can gain read access to files on the local system.
2	Local users can gain write and/or execution access to non–root-owned files on the system.
3	Local users can gain write and/or execution access to root-owned files on the system.
4	Remote users on the same network can gain read access to files on the system or transmitted over the network.
5	Remote users on the same network can gain write and/or execution access to non–root-owned files on the system or transmitted over the network.
6	Remote users on the same network can gain write and/or execution access to root-owned files on the system.
7	Remote users across a firewall can gain read access to files on the system or transmitted over the network.
8	Remote users across a firewall can gain write and/or execution access to non–root-owned files on the system or transmitted over the network.
9	Remote users across a firewall can gain write and/or execution access to root-owned files on the system.

Table Skala Internet Threat Level (ITL)
Kelas    Penjelasan
0. Denial of service attack—users are unable to access files or programs.
1. Local users can gain read access to files on the local system.
2. Local users can gain write and/or execution access to non–root-owned files on the system.
3. Local users can gain write and/or execution access to root-owned files on the system.
4. Remote users on the same network can gain read access to files on the system or transmitted over the network.
5. Remote users on the same network can gain write and/or execution access to non–root-owned files on the system or transmitted over the network.
6. Remote users on the same network can gain write and/or execution access to root-owned files on the system.
7. Remote users across a firewall can gain read access to files on the system or transmitted over the network.
8. Remote users across a firewall can gain write and/or execution access to non–root-owned files on the system or transmitted over the network.
9. Remote users across a firewall can gain write and/or execution access to root-owned files on the system.


Seberapa besar tingkat ancaman dapat diukur dengan melihat beberapa faktor, antara lain :

     •  Kegunaan sistem
     •  Kerahasiaan data dalam sistem.
     •  Tingkat kepetingan dari integritas data
     •  Kepentingan untuk menjaga akses yang tidak boleh terputus
     •  Profil pengguna
     •  Hubungan antara sistem dengan sistem yang lain.

ENKRIPSI

Setiap orang bahwa ketika dikehendaki untuk menyimpan sesuatu secara pribadi, maka kita harus menyembunyikan agar orang lain tidak tahu. Sebagai misal ketika kita megirim surat kepada seseorang, maka kita membungkus surat tersebut dengan amplop agar tidak terbaca oleh orang lain. Untuk menambah kerahasiaan surat tersebut agar tetap tidak secara mudah dibaca orang apabila amplop dibuka, maka kita mengupayakan untuk membuat mekanisme tertentu agar isi surat tidak secara mudah dipahami.

Cara untuk membuat pesan tidak mudah terbaca adalah enkripsi. Dalam hal ini terdapat tiga kategori enkripsi antara lain :
- Kunci enkripsi rahasia, dalam hal ini terdapat sebuah kunci yang digunakan untuk meng-enkripsi dan juga sekaligus men-dekripsi informasi.
- Kunci enksripsi public, dalam hal ini dua kunci digunakan, satu untuk proses enkripsi dan yang lain untuk proses dekripsi.
- Fungsi one-way, di mana informasi di-enkripsi untuk menciptakan “signature” dari informasi asli yang bisa digunakan untuk keperluan autentifikasi.
Enkripsi dibentuk dengan berdasarkan suatu algoritma yang akan mengacak suatu informasi menjadi bentuk yang tidak bisa dibaca atau tak bisa dilihat. Dekripsi adalah proses dengan algoritma yang sama untuk mengembalikan informasi teracak menjadi bentuk aslinya. Algoritma yang digunakan harus terdiri dari susunan prosedur yang direncanakan secara hati-hati yang harus secara efektif menghasilkan sebuah bentuk terenkripsi yang tidak bisa dikembalikan oleh seseorang bahkan sekalipun mereka memiliki algoritma yang sama.
Algoritma sederhana dapat dicontohkan di sini. Sebuah algoritma direncanakan, selanjutnya disebut algoritma (karakter+3), agar mampu mengubah setiap karakter menjadi karakter nomor tiga setelahnya. Artinya setiap menemukan huruf A, maka algoritma kan mengubahnya menjadi D, B menjadi E, C menjadi F dan seterusnya.
Sebuah pesan asli, disebut plaintext dalam bahasa kripto, dikonversikan oleh algoritma karakter+3 menjadi ciphertext (bahasa kripto untuk hasil enkripsi). Sedangkan untuk mendekripsi pesan digunakan algoritma dengan fungsi kebalikannya yaitu karakter-3
Metode enkripsi yang lebih umum adalah menggunakan sebuah algoritma dan sebuah kunci. Pada contoh di atas, algoritma bisa diubah menjadi karakter+x, di mana x adlah variabel yang berlaku sebagai kunci. Kunci bisa bersifat dinamis, artinya kunci dapt berubah-ubah sesuai kesepatan untuk lebih meningkatkan keamanan pesan. Kunci harus diletakkan terpisah dari pesan yang terenkripsi dan dikirimkan secara rahasia. Teknik semacam ini disebut sebagai symmetric (single key) atau secret key cryptography. Selanjutnya akan muncul permasalahn kedua, yaitu bagaimana mengirim kunci tersebut agar kerahasiaannya terjamin. Karena jika kunci dapat diketahui oeleh seseorang maka orang tersebut dapat membongkar pesan yang kita kirim.
Untuk mengatasi permasalahan ini, sepasang ahli masalah keamanan bernama Whitfield Diffie dan Martin Hellman mengembangkan konseppublic-key cryptography. Skema ini, disebut juga sebagai asymmetric encryption, secara konsep sangat sederhana, tetapi bersifat revolusioner dalam cakupannya. Gambar 5.2 memperlihatkan mekanisme kerja dari metode ini.



Gambar Public key cryptography.

- Seperti terlihat pada gambar diatas, masing-masing person mempunyai sepasang kunci, kunci privat dan kunci publik, yang secara matematis berasosiasi tetapi beda dalam fungsi.
- Dari dua kunci tersebut, sebuah disimpan secara pribadi (kunci privat) dan yang satunya dipublikasikan (kunci publik)

    Kunci privat dijaga kerahasiaanya oleh pemiliknya atau diterbitkan pada server kunci publik apabila dihendaki. Apabila kita menginginkan untuk mengirimkan sebuah pesan terenkripsi, maka kunci publik dari penerima pesan harus diberitahukan untuk mengenkripsi pesan. Saat pesan tersebut sampai, maka penerima akan mendekripsi pesan dengan kunci privatnya. Jadi konsep sederhana yang diaplikasikan di sini adalah bahwa sebuah pesan hanya bisa didekripsi dengan sebuah kunci privat hanya apabila ia sebelumnya telah dienskripsi dengan kunci public dari pemilik kunci yang sama.

    Enkripsi ini memiliki bersifat one-way function. Artinya proses enkripsi sangat mudah dilakukan, sedangkan proses dekripsi sangat sulit dilakukan apbila kunci tidak diketahui. Artinya untuk membuat suatu pesan terenkripsi hanya dibutuhkan waktu beberapa detik, sedangkan mencoba mendekripsi dengan segala kemungkinan membutuhkan waktu ratusan, tahuanan bahkan jutaan tahun meskipun menggunakan komuter yang handal sekalipun
    Enkripsi one-way digunakan untuk bebearap kegunaan. Misalkan kita memliki dokumen yang akan dikirimkan kepada seseorang atau menyimpan untuk kita buka suatu saat, kita bisa menggunakan teknik one-way function yang akan menghasilkan nilai dengan panjang tertentu yang disebut hash.. Hash merupakan suatu signature yang unik dari suatu dokumen di mana kita bisa menaruh atau mengirimkan bersama dengan dokumen kita. Penerima pesan bisa menjalankan one-way function yang sama untuk menghasilkan hash yang lain. Selanjutnya hash tersebut saling dibanding. Apabila cocok, maka dokumen dapat dikembalikan ke bentuk aslinya.
    Gambar dibawah memperlihatkan tiga teknik utama kriptografi yaitu symmetric cryptography, asymmetric cryptography, dan one-way functions.



Gambar Tiga teknik kriptografi

Tujuan Kriptografi

Tujuan dari sistem kriptografi adalah :

• Confidentiality : memberikan kerahasiaan pesan dan menyimpan data dengan menyembuyikan informasi lewat teknik-teknik enkripsi.

• Message Integrity : memberikan jaminan untuk tiap bagian bahwa pesan tidak akan mengalami perubahan dari saat ia dibuat samapai saat ia dibuka.

• Non-repudiation  : memberikan cara untuk membuktikan bahwa suatu dokumen datang dari seseorang apabila ia mencoba menyangkal memiliki dokumen tersebut.

• Authentication : Memberikan dua layanan. Pertama mengidentifikasi keaslian suatu pesan dan memberikan jaminan keotentikannya. Kedua untuk menguji identitas seseorang apabila ia kan memasuki sebuah sistem.

    Dengan demikian menjadi jelas bahwa kriptografi dapat diterapkan dalam banyak bidang . Beberapa hal di antaranya :
     •  Certificates (Digital IDs) .
     •  Digital signatures.
     •  Secure channels.

Tiga contoh ini dapat dilihat



Gambar Tiga tipe kanal aman yang dapat memberikan kerahasiaan data.

Sumber
1.   Atkins, Derek,dan Paul Buis, Chris Hare, Robert Kelley, Carey Nachenberg, Anthony B. Nelson, Paul Phillips, Tim Ritchey, Tom Sheldom, Joel Snyder, Internet Security Professional Reference, Macmillan Computer Publishing,
2. Stallings, William, Data and Computer Communications, Macmillan,1985
3. Stallings, William, Local Network, Macmillan,1990
4. Stallings, William, Data and Computer Communications, Prentice Hall,1994
5. Halsall, Fred, Data Communications, Computer Networks and Open System, Addison-Wesley Pub.Co,1996

Read more

Pengertian dan Macam-macam topologi Jaringan

Pengertian topologi jaringan komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing. ada banyak macam topologi seperti topologi ring, star, bus, mesh, dan tree yang akan dibahas di blog belajar komputer ini.

Macam-Macam Topologi Jaringan Komputer

1. Topologi Ring



Gambar Topologi Ring(Cincin)


Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.
topologi jaringan komputer
Kelebihan dari topologi jaringan komputer ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.
Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan error.


2. Topologi Bus



Gambar Topologi Bus


Topologi jaringan komputer bus tersusun rapi seperti antrian dan  menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.
topologi jaringan komputer
Kelebihan dari bus hampir sama dengan ring, yaitu kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.
Kekurangan topologi bus adalah jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain, dan untuk topologi ini sangat sulit mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh harus menggunakan repeater.


3. Topologi Star



Gambar Topologi Star


Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain. Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.
topologi jaringan komputer
Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .
Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.

4. Topologi Mesh

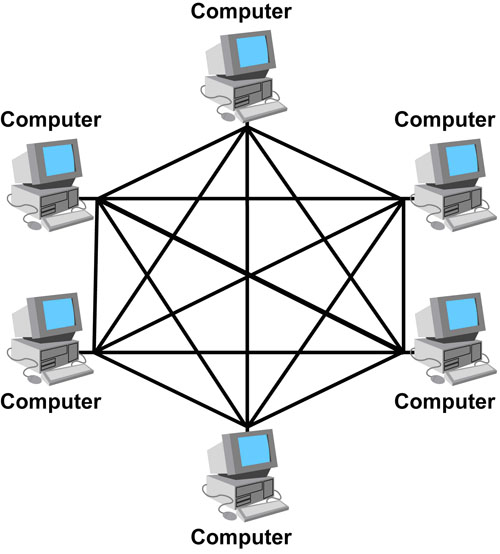

Gambar Topologi Mesh


Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.
pengertian topologi jaringan komputer
Kelebihanya adalah proses pengiriman lebih cepat dan tanpa melalui komputer lain, jika salah satu komputer mengalami kerusakan tidak akan menggangu komputer lain.
Kekurangan dari topologi ini sudah jelas, akan memakan sangat banyak biaya karena membutuhkan jumlah kabel yang sangat banyak dan setiap komputer harus memiliki Port I/O yang banyak juga, selain itu proses instalasi sangat rumit.


 5. Topologi Tree



Gambar Topologi Tree


Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.
macam jenis topologi jaringan komputer
Kelebihan topologi tree adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
Kekurangan nya yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.

Masih ada lagi topologi yang belum saya bahas di atas, tetapi inilah beberapa topologi yang sering digunakan, pilihlah topologi yang sesuai dengan kebutuhan anda dan semoga artikel ini membantu anda, sampai jumpa.

Sumber : http://www.adalahcara.com/2014/09/macam-pengertian-topologi-jaringan-komputer.html

Read more

Macam-Macam Jaringan Komputer

a. Berdasarkan Jarak

1. Local Area Network (LAN)

Local Area Network biasa disingkat LAN adalah jaringan computer yang jaringannya hanya mencakup wilayah kecil, seperti jaringan computer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
Pada sebuah LAN, setiap node atau computer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap computer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah di atur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai

LAN mempunyai karakteristik sebagai berikut :
1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi.

2. Metropolitan Area Network (MAN)
Metropolitan area network atau disingkat dengan MAN adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN.
Jangkauan dari MAN ini antara 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota yang berada dalam jangkauannya

3. Wide Area Network (WAN)
WAN adalah singkatan dari istilah teknologi informasi dalam bahasa inggir “Wide Area Network” merupakan jaringan computer yang mencakup area yang besar sebagai contoh yaitu jaringan computer antar wilayah, kota atau bahkan Negara, atau dapat didefinisikan juga sebagai jaringan computer yang membutuhkan router dan saluran komunikasi publik.
WAN digunakan untuk menghubungkan jaringan local yang satu dengan jaringan local yang lain, sehingga pengguna atau computer di lokasi yang satu dapat berkomunikasi dengan pengguna dan computer di lokasi lain

b. Berdasarkan Fungsi

1. Client-server
Yaitu jaringan computer dengan computer yang didedikasikan khusus sebagai sever. Sebuah service/;ayanan bias di berikan oleh sebuah computer atau lebih. Contohnya adalah sebuah domain seperti http://www.google.com yang dilayani oleh banyak computer web server. Atau bias juga banyak service/layanan yang diberikan oleh satu computer. Contohnya adalah server jtk.polban.ac.id yang merupakan satu computer multi service yaitu mail server, web server, file server, database server dan lainnya

2. Peer-to-Peer
Yaitu jaringan computer dimana setiap host dapat menjadi server dan juga client secara bersamaan. Contohnya dalam file sharing antar computer di jaringan Windows network ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.kls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan Peer to Peer

Read more

Media Transmisi

Media Transmisi Pada Jaringan Komputer

Assalamu'alaikum Wr.Wb

Disini saya akan memberikan sedikit penjelasan tentang apa itu media Tranmisi Pada jaringan Komputer

Jadi Media transmisi adalah media yang menghubungkan antara pengirim dan penerima informasi (data), karena jarak yang jauh, maka data terlebih dahulu diubah menjadi kode/isyarat, dan isyarat inilah yang akan dimanipulasi dengan berbagai macam cara untuk diubah kembali menjadi data. Media transmisi digunakan pada beberapa peralatan elektronika untuk menghubungkan antara pengirim dan penerima supaya dapat melakukan pertukaran data. Beberapa alat elektronika, seperti telepon, komputer, televisi, dan radio membutuhkan media transmisi untuk dapat menerima data. Seperti pada pesawat telepon, media transmisi yang digunakan untuk menghubungkan dua buah telepon adalah kabel. Setiap peralatan elektronika memiliki media transmisi yang berbeda-beda dalam pengiriman datanya.

 Jenis media transmisi ada dua, yaitu Guided dan Unguided. Guided transmission media atau media transmisi terpandu merupakan jaringan yang menggunakan sistem kabel. Unguided transmission media atau media transmisi tidak terpandu merupakan jaringan yang menggunakan sistem gelombang.

1.  Media Transmisi Guided

Guided media menyediakan jalur transmisi sinyal yang terbatas secara fisik, meliputi twisted-pair cable, coaxial cable (kabel koaksial) dan fiber-optic cable (kabel serat optik). Sinyal yang melewati media-media tersebut diarahkan dan dibatasi oleh batas fisik media. Twisted-pair dan coaxial cable menggunakan konduktor logam yang menerima dan mentransmisikan sinyal dalam bentuk aliran listrik. Optical fiber/serat optik menerima dan mentransmisikan sinyal data dalam bentuk cahaya.

a.      Twisted-Pair Cable

Kabel twisted-pair terdiri atas dua jenis yaitu shielded twisted pair biasa disebut STP dan unshielded twisted pair (tidak memiliki selimut) biasa disebut UTP. Kabel twisted-pair terdiri atas dua pasang kawat yang terpilin. Twisted-pair lebih tipis, lebih mudah putus, dan mengalami gangguan lain sewaktu kabel terpuntir atau kusut. Keunggulan dari kabel twisted-pair adalah dampaknya terhadap jaringan secara keseluruhan: apabila sebagian kabel twisted-pair rusak, tidak seluruh jaringan terhenti, sebagaimana yang mungkin terjadi pada coaxial. Kabel twisted-pair terbagi atas dua yaitu:

·         Shielded Twisted-Pair (STP)

Gambar Shielded Twisted-Pair (STP)

Kabel STP mengkombinasikan teknik-teknik perlindungan dan antisipasi tekukan kabel. STP yang peruntukan bagi instalasi jaringan ethernet, memiliki resistansi atas interferensi elektromagnetik dan frekuensi radio tanpa perlu meningkatkan ukuran fisik kabel. Kabel Shielded Twister-Pair nyaris memiliki kelebihan dan kekurangan yang sama dengan kabel UTP. Satu hal keunggulan STP adalah jaminan proteksi jaringan dari interferensi-interferensi eksternal, sayangnya STP sedikit lebih mahal dibandingkan UTP.

Tidak seperti kabel coaxial, lapisan pelindung kabel STP bukan bagian dari sirkuit data, karena itu perlu diground pada setiap ujungnya. Pada prakteknya, melakukan ground STP memerlukan kejelian. Jika terjadi ketidaktepatan, dapat menjadi sumber masalah karena bisa menyebabkan pelindung bekerja sebagai layaknya sebuah antenna; menghisap sinyal-sinyal elektrik dari kawat-kawat dan sumber-sumber elektris lain disekitarnya. Kabel STP tidak dapat dipakai dengan jarak lebih jauh sebagaimana media-media lain (seperti kabel coaxial) tanpa bantuan device penguat (repeater)

• Kecepatan dan keluaran: 10-100 Mbps
•  Biaya rata-rata per node: sedikit mahal dibadingkan UTP dan coaxial
• Media dan ukuran konektor: medium
• Panjang kabel maksimum yang diizinkan : 100m (pendek).

·         Unshielded Twisted-Pair (UTP)

Untuk UTP terdapat pula pembagian jenis yakni:

•    Category 1 : sifatnya mampu mentransmisikan data kecepatan rendah. Contoh: kabel telepon.
•     Category 2 : sifatnya mampu mentransmisikan data lebih cepat dibanding category 1. Dapat digunakan untuk transmisi digital dengan bandwidth hingga 4 MHz.
•     Category 3 : mampu mentransmisikan data hingga 16 MHz.
•     Category 4 : mamu mentransmisikan data hingga 20 MHz.
•     Category 5 : digunakan untuk transmisi data yang memerlukan bandwidth hingga 100 MHz.

Gambar Unshielded Twisted-Pair (UTP)

Secara fisik, kabel Unshielded Twisted-Pair terdiri atas empat pasang kawat medium. Setiap pasang dipisahkan oleh lapisan pelindung. Tipe kabel ini semata-mata mengandalkan efek konselasi yang diproduksi oleh pasangan-pasangan kawat, untuk membatasi degradasi sinyal. Seperti halnya STP, kabel UTP juga harus mengikuti rule yang benar terhadap beberapa banyak tekukan yang diizinkan perkaki kabel. UTP digunakan sebagai media networking dengan impedansi 100 Ohm. Hal ini berbeda dengan tipe pengkabelan twister-pair lainnya seperti pengkabelan untuk telepon. Karena UTP memiliki diameter eksternal 0,43 cm, ini menjadikannya mudah saat instalasi. UTP juga mensuport arsitektur-arsitektur jaringan pada umumnya sehingga menjadi sangat popular.

• Kecepatan dan keluaran: 10 – 100 Mbps
• Biaya rata-rata per node: murah
• Media dan ukuran: kecil
• Panjang kabel maksimum yang diizinkan : 100m (pendek).

Kabel UTP memiliki banyak keunggulan. Selain mudah dipasang, ukurannya kecil, juga harganya lebih murah dibanding media lain. Kekurangan kabel UTP adalah rentang terhadap efek interferensi elektris yang berasal dari media atau perangkat-perangkat di sekelilingnya. Meski begitu, pada prakteknya para administrator jaringan banyak menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.

b.      Coaxial Cable (Kabel Koaksial)

Gambar  Coaxial Cable (Kabel Koaksial)

Kabel coaxial atau popular disebut “coax” terdiri atas konduktor silindris melingkar, yang menggelilingi sebuah kabel tembaga inti yang konduktif. Untuk LAN, kabel coaxial menawarkan beberapa keunggulan. Diantaranya dapat dijalankan dengan tanpa banyak membutuhkan bantuan repeater sebagai penguat untuk komunikasi jarak jauh diantara node network, dibandingkan kabel STP atau UTP. Repeater juga dapat diikutsertakan untuk meregenerasi sinyal-sinyal dalam jaringan coaxial sehingga dalam instalasi network cukup jauh dapat semakin optimal. Kabel coaxial juga jauh lebih murah dibanding Fiber Optic, coaxial merupakan teknologi yang sudah lama dikenal. Digunakan dalam berbagai tipe komuniksai data sejak bertahun-tahun, baik di jaringan rumah, kampus, maupun perusahaan.

• Kecepatan dan keluaran: 10 -100 Mbps
•  Biaya rata-rata per node: murah
• Media dan ukuran konektor: medium
• Panjang kabel maksimum: 200m (disarankan 180m) untuk thin-coaxial dan 500m untuk thick-coaxial

Saat bekerja dengan kabel, penting bagi kita untuk mempertimbangkan ukurannya; seperti ketebalan, diameter, pertambahan kabel sehingga akan menjadi pertimbangan atas kesulitan saat instalasi dilapangan. Kita juga harus ingat bahwa kabel akan mengalami tarikan-tarikan dan tekukan di dalam pipa. Kabel coaxial datang dalam beragam ukuran. Diameter terbesar diperuntukkan sebagai backbone Ethernet karena secara historis memiliki ketahanan transmisi dan daya tolak interferensi yang lebih besar. Tipe kabel coaxial ini sering disebut dengan thicknet, namun dewasa ini sudah banyak ditinggalkan. Kabel coaxial lebih mahal saat diinstal dibandingkan kabel twisted-pair.

c.       Fiber-Optic Cable (Kabel Serat Optik)

Gambar  Fiber-Optic Cable (Kabel Serat Optik)

Kabel fiber optic merupakan media networking yang mampu digunanakan untuk transmisi-transmisi modulasi. Jika dibandingkan media-media lain, fiber optic memiliki harga lebih mahal, tetapi cukup tahan terhadap interferensi elektromagnetis dan mampu beroperasi dengan kecepatan dan kapasitas data yang tinggi. Kabel fiber optic dapat mentransmisikan puluhan juta bit digital perdetik pada link kabel optic yang beroperasi dalam sebuah jaingan komersial. Ini sudah cukup utnuk mengantarkan ribuan panggilan telepon.

Beberapa keuntungan kabel fiber optic:

•  Kecepatan: jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi, mencapai gigabits per second;
• Bandwidth: fiber optic mampu membawa paket-paket dengan kapasitas besar;
• Distance: sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan “refresh” atau “diperkuat”;
• Resistance: daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor, atau bahkan kabel-kabel transmisi lain di sekelilingnya.
• Maintenance: kabel-kabel fiber optic memakan biaya perawatan relative murah.

Tipe-tipe kabel fiber optic:

• Kabel single mode merupakan sebuah serat tunggal dari fiber glass yang memiliki diameter 8.3 hingga 10 micron. (satu micron besarnya sekitar 1/250 tebal rambut manusia)
• Kabel multimode adalah kabel yang terdiri atas multi serat fiber glass, dengan kombinasi (range) diameter 50 hingga 100 micron. Setiap fiber dalam kabel multimode mampu membawa sinyal independen yang berbeda dari fiber-fiber lain dalam bundel kabel.
• Plastic Optical Fiber merupakan kabel berbasis plastic terbaru yang memiliki performa familiar dengan kabel single mode, tetapi harganya sedikit murah.

2.  Media Transmisi Unguided

           Media unguided mentransmisikan gelombang electromagnetic tanpa menggunakan konduktor fisik seperti kabel atau serat optik. Contoh sederhana adalah gelombang radio seperti microwave, wireless mobile dan lain sebagainya. Media ini memerlukan antena untuk transmisi dan penerimaan (transmiter dan receiver). Ada dua jenis transmisi, Point-to-point (unidirectional) yaitu dimana pancaran terfokus pada satu sasaran. Broadcast (omnidirectioanl) yaitu dimana sinyal terpancar ke segala arah dan dapat diterima oleh banyak antena.

            Jaringan Nirkabel atau dikenal dengan nama Wireless , merupakan salah satu media transmisi yang menggunakan gelombang radio sebagai media transmisinya. Data-data digital yang dikirim melalui wireless akan dimodulasikan ke dalam gelombang elektromagnetik tersebut.

1. Media ini memerlukan antena untuk transmisi dan penerimaan (transmiter dan receiver)

2. Ada dua jenis transmisi

•  Point-to-point (unidirectional) yaitu dimana pancaran terfokus pada satu sasaran
• Broadcast (omnidirectioanl) yaitu dimana sinyal terpancar ke segala arah dan dapat diterima oleh banyak antenna

3. Tiga macam wilayah frekuensi

• Gelombang mikro (microwave) 2 – 40 Ghz
• Gelombang radio 30 Mhz – 1 Ghz
• Gelombang inframerah

Untuk media tidak terpandu (unguided), transmisi dan penerimaan dapat dicapai dengan menggunakan antena. Untuk transmisi, antena mengeluarkan energi elektromagnetik ke medium (biasanya udara) dan untuk penerimaan, antena mengambil gelombang elektomagnetik dari medium sekitarnya. Media transmisi tidak terpandu (unguided) terbagi atas empat bagian yaitu:

1. Gelombang Mikro Terrestrial (Atmosfir Bumi)

Tipe antena gelombang mikro yang paling umum adalah parabola ‘dish’. Ukuran diameternya biasanya sekitar 3 m. Antena pengirim memfokuskan sinar pendek agar mencapai transmisi garis pandang menuju antena penerima. Antena gelombang mikro biasanya ditempatkan pada ketinggian tertentu diatas tanah untuk memperluas jarak antara antena dan mampu menembus batas. Untuk mencapai transmisi jarak jauh, diperlukan beberapa menara relay gelombang mikro, dan penghubung gelombang mikro titik ke titik dipasang pada jarak tertentu.

2. Gelombang Mikro Satelit

Satelit komunikasi adalah sebuah stasiun relay gelombang mikro. Dipergunakan untuk menghubungkan dua atau lebih transmitter/receiver gelombang mikro pada bumi, yang dikenal sebagai stasiun bumi atau ground station. Satelit menerima transmisi diatas satu band frekuensi (uplink), amplifier dan mengulang sinyal-sinyal, lalu mentransmisikannya ke frekuensi yang lain (downlink). Sebuah satelit pengorbit tunggal akan beroperasi pada beberapa band frekuensi, yang disebut sebagai transponder channel, atau singkatnya transponder.

Satelit komunikasi merupakan suatu revolusi dalam teknologi komunikasi dan sama pentingnya dangan serat optic. Aplikasi-aplikasi terpenting untuk satelit lainnya diantaranya adalah:

• Distribusi siaran televisi
• Transmisi telepon jarak jauh
• Jaringan bisnis swasta

3. Radio Broadcast

Satelit komunikasi merupakan suatu revolusi dalam teknologi komunikasi dan sama pentingnya dangan serat optic. Aplikasi-aplikasi terpenting untuk satelit lainnya diantaranya adalah:

• Distribusi siaran televisi
• Transmisi telepon jarak jauh
• Jaringan bisnis swasta

4. Infra Merah

Komunikasi infra merah dicapai dengan menggunakan transmitter/receiver (transceiver) yang modulasi cahaya yang koheren. Transceiver harus berada dalam jalur  pandang maupun melalui pantulan dari permukaan berwarna terang misalnya langit-langit rumah. Satu perbedaan penting antara transmisi infra merah dan gelombang mikro adalah transmisi infra merah tidak dapat melakukan penetrasi terhadap dinding, sehingga masalah-masalah pengamanan dan interferensi yang ditemui dalam gelombang mikro tidak terjadi.

Teknologi wireless berdasarkan tipe jaringan :

1. PAN ( Persomal Area Network )

merupakan jaringan yang menghubungkan komputer dengan perangkat yang berada disekeliling seseorang saja. Sebagai contoh komputer dengan telepon seluler atau PDA. Pada jaringan ini anda dapat menjangkau antar perangkat kurang lebih 10 m (30 feet)

2. LAN ( Local Area Network )

Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil.

Teknologi Wireless :

Wireless LAN (WLAN) yaitunya wifi atau wireless fidelity. empat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot. Wireless Fidelity (Wi-Fi) adalah nama yang diberikan oleh Wi-Fi Alliance untuk mendeskripsikan produk wireless local area network (WLAN) yang berdasarkan standar Institute of Electrical and Electronics Engineers (IEEE) 802.11 dengan beberapa teknologinya :

• Tipe a  : 5,8 GHz kecepatan 54 mbps
•  Tipe b  : 2,4 GHz kecepatan 11 mbps
• Tipe g  : 2,4 GHz kecepatan 54 mbps
• Tipe n  : 2,4 & 5,8 GHZ kecepatan 200 mbps

Tidak seperti jaringan kabel, jaringan wireless memiliki dua mode yang dapat digunakan : infastruktur dan Ad-Hoc. Konfigurasi infrastruktur adalah komunikasi antar masing-masing PC melalui sebuah access point pada WLAN atau LAN. Komunikasi Ad-Hoc adalah komunikasi secara langsung antara masing-masing komputer dengan menggunakan piranti wireless. Penggunaan kedua mode ini tergantung dari kebutuhan untuk berbagi data atau kebutuhan yang lain dengan jaringan berkabel

3. MAN (Metropolitan Area Network )

Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km

Teknologi wireless : wimax dengan standard IEEE 802.16

WiMAX adalah singkatan dari Worldwide Interoperability for Microwave Access, merupakan teknologi akses nirkabel pita lebar (broadband wireless access atau disingkat BWA) yang memiliki kecepatan akses yang tinggi dengan jangkauan yang luas. WiMAX Forum menetapkan 2 band frekuensi utama pada certication profile untuk Fixed WiMAX (band 3.5 GHz dan 5.8 GHz), sementara untuk Mobile WiMAX ditetapkan 4 band frekuensi pada system profile release-1, yaitu band 2.3 GHz, 2.5 GHz, 3.3 GHz dan 3.5 GHz.

4. WAN ( World Area Network )

Jaringan ini mencakup area yang luas dan mampu menjangkau batas propinsi bahkan sampai negara yang ada dibelahan bumi lain. Jaringan WAN dapat menghubungkan satu komputer dengan komputer lain dengan menggunakan satelit atau kabel bawah laut.

Teknologi wireless : satelit

Kelebihan dan Kelemahan

Media transmisi wireless memiliki keunggulan dan kelemahan, diantaranya sebagai berikut.  Adapun keunggulan dari media transmisi wireless :

• Biaya pemeliharannya murah (hanya mencakup stasiun sel bukan seperti pada jaringan kabel yang mencakup keseluruhan kabel).
• Infrastrukturnya berdimensi kecil, pembangunannya cepat, mudah dikembangkan (misalnya dengan konsep mikrosel dan teknik frequency reuse).
• Mudah & murah untuk direlokasi dan mendukung portabelitas.
• Koneksi Internet akses 24 jam, aksesnya yang cepat, dan bebas pulsa telpon.

Sedangkan kelemahan yang terletak pada media transmisi wireless :

• Biaya peralatan mahal (kelemahan ini dapat dihilangkan dengan mengembangkan dan memproduksi teknologi komponen elektronika sehingga dapat menekan biaya jaringan).
• Delay yang besar, adanya masalah propagasi radio seperti terhalang, terpantul dan banyak sumber interferensi (kelemahan ini dapat diatasi dengan teknik modulasi, teknik antena diversity, teknik spread spectrum dll).
• Kapasitas jaringan menghadapi keterbatas spektrum (pita frekuensi tidak dapat diperlebar tetapi dapat dimanfaatkan dengan efisien dengan bantuan bermacam-macam teknik seperti spread spectrum/DS-CDMA).
• Keamanan data (kerahasian) kurang terjamin (kelemahan ini dapat diatasi misalnya dengan teknik spread spectrum) [1,7 dan 9].

Teknologi wireless memiliki fleksibelitas, mendukung mobilitas, memiliki teknik frequency reuse, selular dan handover, menawarkan efisiensi dalam waktu (penginstalan) dan biaya (pemeliharaan dan penginstalan ulang di tempat lain), mengurangi pemakaian kabel dan penambahan jumlah pengguna dapat dilakukan dengan mudah dan cepat.

Wassalamu'alaikum Wr.Wb

Sumber : http://fraizageraldi97.blogspot.co.id/2013/10/media-transmisi.html

Read more
